उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| असर संख्या: | एनजे220 | आकार: | 100x180x34 मिमी |
|---|---|---|---|
| बोर व्यास: | 100 (मिमी) | बहरी घेरा: | 180 (मिमी) |
| चौड़ाई: | 34 (मिमी) | वज़न: | 4.0 किग्रा |

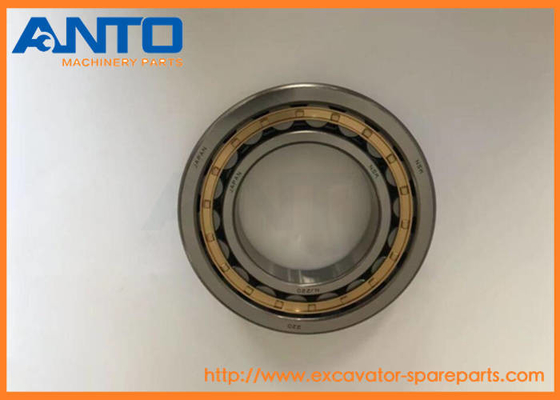

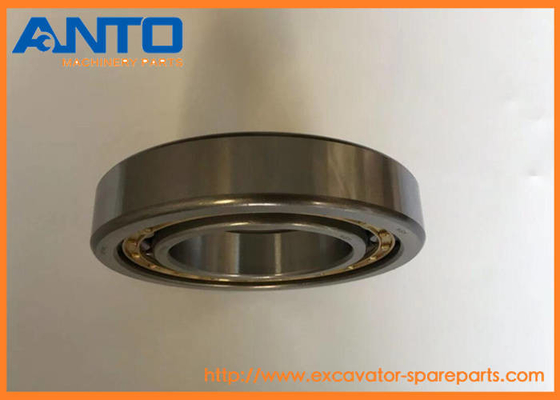

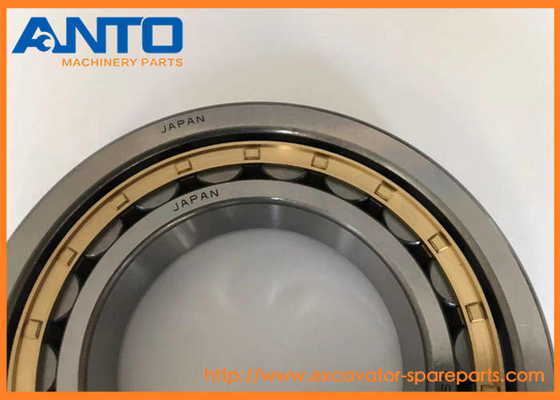

| बेलनाकार रोलर बीयरिंग, एकल पंक्ति एनजे 220 ईसीएम |
| असर संख्या: एनजे 220 ईसीएम |
| आकार (मिमी): 100x180x34 |
| बोर व्यास (मिमी): 100 |
| बाहरी व्यास (मिमी): 180 |
| चौड़ाई (मिमी): 34 |
| डी - 100 मिमी |
| डी - 180 मिमी |
| बी - 34 मिमी |
| d1 - - 127 मिमी |
| डी1 - - 155.6 मिमी |
| एफ - 119 मिमी |
| r1,2 - मिन।- 2.1 मिमी |
| r3,4 - मिन।- 2.1 मिमी |
| एस - 1.7 मिमी |
| दा - मिन।- 113 मिमी |
| दा - मैक्स।- 116 मिमी |
| डीबी - मिन।- 130 मिमी |
| दा - मैक्स।- 167.5 मिमी |
| आरए - मैक्स।- 2 मिमी |
| बेसिक डायनेमिक लोड रेटिंग - C - 285 kN |
| बेसिक स्टैटिक लोड रेटिंग - C0 - 305 kN |
| थकान भार सीमा - पु - 36.5 kN |
| संदर्भ गति - 4000 आर/मिनट |
| सीमित गति - 4500 आर/मिनट |
| गणना कारक - केआर - 0.15 |
बेलनाकार रोलर बीयरिंग तीन श्रेणियों में विभाजित हैं: एकल-पंक्ति बेलनाकार रोलर बीयरिंग, डबल-पंक्ति बेलनाकार रोलर बीयरिंग, और चार-पंक्ति बेलनाकार रोलर बीयरिंग।
एकल पंक्ति बेलनाकार रोलर बीयरिंग
एनयू प्रकार के बीयरिंगों में बाहरी रिंग के दोनों किनारों पर पसलियां होती हैं और आंतरिक रिंग पर कोई पसलियां नहीं होती हैं।एन-टाइप बेयरिंग में आंतरिक रिंग के दोनों तरफ पसलियां होती हैं और बाहरी रिंग पर कोई पसलियां नहीं होती हैं।इसलिए, एक निश्चित सीमा के भीतर, क्रैंकशाफ्ट को असर वाले आवास के सापेक्ष दो-तरफा अक्षीय विस्थापन करने की अनुमति है, अर्थात यह थर्मल विस्तार के कारण क्रैंकशाफ्ट की लंबाई में परिवर्तन का सामना कर सकता है।इसलिए, यह गैर-पता लगाने वाले बीयरिंगों के लिए उपयुक्त है।
एनजे-प्रकार के बेलनाकार रोलर बीयरिंग में बाहरी रिंग के दोनों तरफ पसलियां होती हैं और आंतरिक रिंग के एक तरफ पसलियां होती हैं।एनएफ बेलनाकार रोलर बीयरिंग में आंतरिक रिंग के दोनों ओर पसलियां होती हैं और बाहरी रिंग के एक तरफ पसलियां होती हैं।इस प्रकार, क्रैंकशाफ्ट के लिए एक दिशा में अक्षीय स्थिति प्रदान की जा सकती है।
एनयूपी बेलनाकार रोलर बीयरिंग में बाहरी रिंग के दोनों किनारों पर पसलियां, आंतरिक रिंग के एक तरफ पसलियां और दूसरी तरफ जंगम पसलियां होती हैं।इसलिए, असर को शाफ्ट पर द्विदिश रूप से तैनात किया जा सकता है।
यह मशीन टूल स्पिंडल के लिए 1:12 टेपर्ड इनर रिंग के साथ उच्च-सटीक एकल-पंक्ति बेलनाकार रोलर बीयरिंग भी तैयार करता है।
डबल पंक्ति बेलनाकार रोलर बीयरिंग
उत्पादित डबल पंक्ति बेलनाकार रोलर बीयरिंग मशीन टूल स्पिंडल के लिए सभी सटीक ग्रेड बीयरिंग हैं, और अन्य सटीक मशीनरी में भी इसका उपयोग किया जा सकता है।NN प्रकार में आंतरिक रिंग पर पसलियां होती हैं और बाहरी रिंग पर कोई पसलियां नहीं होती हैं।एनएनयू प्रकार में बाहरी रिंग पर पसलियां होती हैं और आंतरिक रिंग पर कोई पसलियां नहीं होती हैं।उपयोगकर्ता को स्नेहन उपकरण स्थापित करने की सुविधा के लिए, बाहरी रिंग में मुख्य संरचना (प्रत्यय कोड W33 प्रकार) के रूप में तेल के खांचे और तेल के छेद होते हैं, और उपयोगकर्ता की जरूरतों के अनुसार बेलनाकार छेद और शंक्वाकार छेद के दो संरचनात्मक रूपों के साथ उत्पाद प्रदान कर सकते हैं। .
हम विभिन्न उद्देश्यों और प्रदर्शनों के लिए कई श्रेणियों और उच्च गुणवत्ता वाले असर वाले उत्पादों के 6000 से अधिक विनिर्देशों का उत्पादन कर सकते हैं, जो विभिन्न प्रांतों, नगर पालिकाओं, स्वायत्त क्षेत्रों और दुनिया के 50 से अधिक देशों और क्षेत्रों में अच्छी तरह से बेचे जाते हैं।कई असर वाले उत्पादों ने राष्ट्रीय रजत पदक और प्रांतीय और नगरपालिका उच्च गुणवत्ता वाले बीयरिंग जीते हैं।
1. आवेदन क्षेत्र के अनुसार, बीयरिंग में विभाजित हैं: मोटर वाहन बीयरिंग, कृषि मशीनरी बीयरिंग, मशीन टूल बीयरिंग, मोटर बीयरिंग, प्रशंसक बीयरिंग, कपड़ा मशीनरी बीयरिंग, खनन मशीनरी बीयरिंग, पेपर मशीनरी बीयरिंग, रासायनिक मशीनरी बीयरिंग, सीमेंट संयंत्र असर रखरखाव, बिजली संयंत्र बीयरिंग, आदि।
2. असर प्रकार के अनुसार, इसे विभाजित किया गया है: गहरी नाली बॉल बेयरिंग, सेल्फ-अलाइनिंग बॉल बेयरिंग, कोणीय संपर्क बॉल बेयरिंग, बेलनाकार रोलर बेयरिंग, पतला रोलर बेयरिंग, सीट के साथ गोलाकार बॉल बेयरिंग, थ्रस्ट बॉल बेयरिंग, सेल्फ-अलाइनिंग रोलर असर, संयुक्त रोलिंग बीयरिंग जैसे जोर कोणीय संपर्क बॉल बेयरिंग और जोर गोलाकार रोलर बीयरिंग।
3. उपयोग की विशेषताओं के अनुसार: स्टेनलेस स्टील बीयरिंग, उच्च तापमान बीयरिंग, कम तापमान बीयरिंग, संक्षारण प्रतिरोधी बीयरिंग, उच्च गति बीयरिंग, इन्सुलेट बीयरिंग, मूक बीयरिंग, रासायनिक फाइबर बीयरिंग, वैक्यूम बीयरिंग, फिटनेस उपकरण बीयरिंग, स्व- स्नेहन बीयरिंग, विरोधी चुंबकीय बीयरिंग, सल्फर विरोधी बीयरिंग।
हम असर के अधिकांश लोकप्रिय मॉडलों का स्टॉक करते हैं, और आपके तत्काल अनुरोध के लिए कम समय में वितरण की व्यवस्था की जा सकती है।
हम एक्सप्रेस द्वारा डिलीवरी की व्यवस्था कर सकते हैं, उदाहरण के लिए डीएचएल, फेडेक्स, टीएनटी, यूपीएस, ईएमएस, शुनफेंग।या हवाई माल द्वारा स्थानीय हवाई अड्डे के लिए।असर अनुरोध की किसी भी बड़ी मात्रा के लिए, हम समुद्र / नाव द्वारा वितरण की व्यवस्था करने में सक्षम हैं।
