उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वर्ग: | खुदाई झूला असर | भाग सं.: | YN40FU0001F1 |
|---|---|---|---|
| मशीनरी मॉडल: | SK200, SK200LC, SK210, SK210LC | कलपुर्जों के नाम: | घुमाने का छल्ला |
| गारंटी: | 6 महीने | वस्तु की हालत: | नया 100%, |
| प्रमुखता देना: | कोबेल्को उत्खननकर्ता स्लीविंग रिंग,SK200 स्विंग गियर प्रतिस्थापन,SK210 उत्खननकर्ता स्विंग बेयरिंग |
||

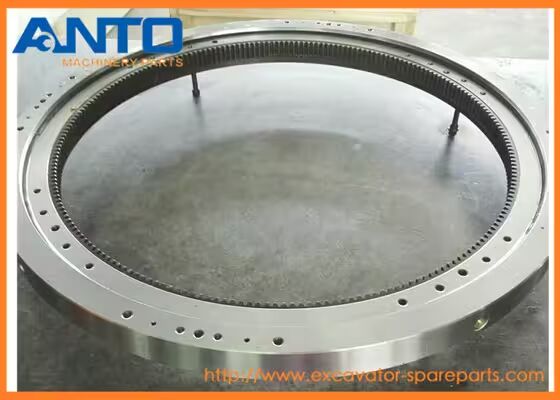

स्विंग रिंग या स्विंग लेयरिंग एक घूर्णी रोलिंग-एलिमेंट लेयरिंग है जो आमतौर पर भारी लेकिन धीमी गति से घूमने या धीमी गति से दोलन करने वाले भार का समर्थन करती है। स्विंग रिंग उत्खनन केबिन का समर्थन करती है।
| खुदाई मशीन के स्पेयर पार्ट्स का नाम | घुमावदार अंगूठी |
| उपकरण मॉडल | SK200,SK200LC,SK210,SK210LC |
| भागों | उत्खनन उपकरण के भाग |
| स्पेयर पार्ट्स | बिल्कुल नया |
| आदेश का MOQ ((PCS, SET) | 1 |
| भागों की उपलब्धता | स्टॉक में |
| वितरण का समय | 1-3 दिन |
| आवेदन करें | कोबेल्को |
(SK200) - मार्क IV एक्सकेवेटर ASN YNU0501 (1/95-12/97)
(07-001) - निम्न स्थापना मानक क्रॉलर - (SC) ¥ YN40FU0001F1
(07-002) - लो इंस्टॉलेशन लॉन्ग क्रॉलर - (LC) ¥ YN40FU0001F1
(07-003) - कम स्थापना उच्च और चौड़ा लंबा क्रॉलर - (HWLC) ¥ YN40FU0001F1
(SK200) - मार्क IV एक्सकेवेटर BTW YNU0201 - YNU0500 (1/97-12/97)
(07-001) - निम्न स्थापना ¥ YN40FU0001F1
(07-002) - निम्न स्थापना ¥ YN40FU0001F1
(SK200LC) - मार्क IV खुदाई ASN YQU3101 (1/95-12/95)
(07-001) - निम्न स्थापना मानक क्रॉलर - (SC) ¥ YN40FU0001F1
(07-002) - लो इंस्टॉलेशन लॉन्ग क्रॉलर - (LC) ¥ YN40FU0001F1
(07-003) - कम स्थापना उच्च और चौड़ा लंबा क्रॉलर - (HWLC) ¥ YN40FU0001F1
(SK200LC) - मार्क IV एक्सकेवेटर BTW YQU2001 - YQU3000 (1/95-12/95)
(07-001) - निम्न स्थापना ¥ YN40FU0001F1
(07-002) - निम्न स्थापना ¥ YN40FU0001F1
(SK210) - मार्क IV एक्सकेवेटर ASN YNU0501 (1/04-12/04)
(07-001) - कम स्थापना, (स्टैंडर्ड क्रॉलर- ((SC) YN40FU0001F1
(07-002) - लो इंस्टॉलेशन, (लॉन्ग क्रॉलर-एलसी) YN40FU0001F1
(07-003) - कम स्थापना, (उच्च और व्यापक लंबे क्रॉलर-एचडब्ल्यूएलसी) ¥ YN40FU0001F1
(SK210LC) - मार्क IV खुदाई ASN YQU3101 (1/00-12/02)
(07-001) - कम स्थापना, (स्टैंडर्ड क्रॉलर- ((SC) YN40FU0001F1
(07-002) - लो इंस्टॉलेशन, (लॉन्ग क्रॉलर-एलसी) YN40FU0001F1
(07-003) - कम स्थापना, (उच्च और व्यापक लंबे क्रॉलर-एचडब्ल्यूएलसी) ¥ YN40FU0001F1
| Pos. | भाग संख्या | मात्रा | भागों का नाम | टिप्पणियाँ |
| . . | 24100J19880F1 | [1] | लो एसी | |
| . . | 24100J19880F2 | [1] | लो एसी | |
| 1 | YN02FU0003P1 | [1] | फ्रेम, कम, केवल F1 | |
| 1-1. | 2418P51109 | [2] | गाइड, LH (वेल्ड-ऑन), केवल F1 | |
| 1-2। | 2418P51111 | [2] | गाइड, आरएच (वेल्ड-ऑन), एफ1 केवल | |
| 1-3। | YN07FU1003P1 | [2] | गाइड | KOB LH, (वेल्ड-ऑन), केवल F1 |
| 1-4. | YN07FU1004P1 | [2] | गाइड | KOB RH, (वेल्ड-ऑन), केवल F1 |
| 1-5. | YN41CU0001P1 | [4] | चरण | KOB (वेल्ड-ऑन), केवल F1 |
| 1-6. | 2418P51131 | [8] | प्लेट, (वेल्ड-ऑन), केवल F1 | |
| 1-7. | YN41CU0003P1 | [4] | चरण | KOB (वेल्ड-ऑन), केवल F1 |
| 2 | YN40FU0001F1 | [1] | स्लीविंग रिंग | KOB भाग संख्या द्वारा प्रतिस्थापितः 24100N7440F1 |
| 2-5. | YN40FU0001S005 | [2] | सीएएल | KOB |
| 2-9. | YN40FU0001S009 | [1] | ल्यूब निप्पल | KOB |
| 3 | YN15V00007F1 | [2] | हाइड्रोलिक मोटर | KOB देखें चित्र 07-009 भाग संख्या द्वारा प्रतिस्थापितः YN53D00001F2 |
| 6 | 24100U1524F1 | [1] | लचीला जोड़ | कोब हाइड्रोलिक स्विंग जॉइंट |
| 7 | 24100N6419F2 | [20] | ट्रैक रोलर | KOB देखें चित्र 07-005 भाग संख्या द्वारा प्रतिस्थापितः YN64D00013F1 |
| 9 | 2404N414 | [2] | स्प्रोकेट, 21 दांत, 664 मिमी ओडी | भाग संख्या द्वारा प्रतिस्थापितः 2404N262 |
| 10 | 2414N4188D2 | [1] | कवर | KOB |
| 11 | 2414N4188D1 | [1] | कवर | KOB |
| 12 | 2422N880 | [2] | गाइड | KOB |
| 13 | 2444P803 | [2] | LUBE NIPPLE,5/8" - 18 x 64 मिमी L, 19 मिमी हेक्स | KOB 5/8" - 18 UNF, सीधा |
| 14 | 2422T556 | [1] | प्लेट | KOB 90x50x Th 06mm |
| 15 | 2418T12274 | [1] | पैकिंग | KOB 90x50x Th 05 मिमी -- रबर |
| 17 | ZS13C20070 | [36] | स्क्रू | KOB M20x2.50x70 मिमी |
| 18 | ZS13C20065 | [31] | स्क्रू | KOB M20x2.50x65 मिमी |
| 19 | 2420P1580D2 | [80] | स्क्रू, M18 x 1.5 x 70 मिमी | KOB M18x1.50x70 मिमी |
| 20 | 2420P1580D1 | [8] | स्क्रू, एम18 x 1.5 x 40 मिमी | KOB M18x1.50x40 मिमी |
| 21 | ZS13C18060 | [44] | स्क्रू | KOB M18x2.0x60mm |
| 22 | ZS13C16110 | [1] | स्क्रू | KOB M16x2.0x110mm |
| 24 | ZS13C12025 | [13] | स्क्रू | KOB M12x1.75x25mm भाग संख्या द्वारा प्रतिस्थापितः ZS18C12025 |
| 25 | ZS13C10014 | [2] | स्क्रू | KOB M10x1.50x14mm भाग संख्या द्वारा प्रतिस्थापितः ZS18C10014 |
| 27 | ZN13C16013 | [1] | NUT | KOB M16x2.0mm |
| 28 | ZW13H20000 | [70] | वाशर | कोब आईडी 20 x ओडी 40 x थ 4.5 मिमी |
| 29 | ZW11X12000 | [13] | वाशर | KOB ID 12 x OD 24 x Th 2.3mm भाग संख्या द्वारा प्रतिस्थापितः ZW16X12000 |
| 30 | ZW22X12000 | [10] | लॉक वाशर | KOB ID 12 x OD 21.5 x Th 3.0mm भाग संख्या द्वारा प्रतिस्थापितः ZW26X12000 |
| 31 | ZW22X10000 | [2] | लॉक वाशर | KOB ID 10 x OD 18.4 x Th 2.5mm भाग संख्या द्वारा प्रतिस्थापितः ZW26X10000 |
| 32 | 2418T17441D2 | [44] | वाशर | KOB |
| 33 | 24100P4395F1 | [2] | व्हील एसी | KOB |
| 33-1. | 24100N6417F1 | [1] | आईडीएलईआर | कोब देखें चित्र 07-004 |
| 33-2. | 24100N6421F1 | [1] | वसंत | KOB ADJUSTER, FIGURE 07-008 देखें भाग संख्या द्वारा प्रतिस्थापितः 24100N5945F2M |
| 34 | 2418P51118 | [1] | पिन | KOB UNDERCOVER |
| 35 | ZS13C18050 | [8] | स्क्रू | KOB M18x2.0x50 मिमी |
| 36 | ZW13H18000 | [8] | वाशर | KOB ID 19 x OD 36 x Th 4.5 मिमी |
| 37 | ZW11X18000 | [8] | वाशर | कोब आईडी 18 x ओडी 34 x थ 3.2 मिमी |
| 40 | ZS18C12050 | [8] | स्क्रू, हेक्स, एम 12 x 50 मिमी | KOB M12x1.75x50 मिमी |
| 41 | ZW26X12000 | [8] | लॉक वाशर | कोब आईडी 12 x ओडी 21 x थ 3.0 मिमी |
| 42 | ZN18C12010 | [8] | NUT | KOB M12x1.75mm |
1. वारंटी अवधिः आगमन की तारीख से 3 महीने की वारंटी। उच्च मूल्य स्तर के साथ 6 महीने की वारंटी की लंबी अवधि की पेशकश की जा सकती है।
2वारंटी का प्रकारः गुणवत्ता समस्या वाले भागों का प्रतिस्थापन।
3. वारंटी नीचे के लिए मान्य नहीं है
* कटमर ने आदेश के बारे में गलत जानकारी दी
* फोर्स मेजर
* गलत स्थापना और संचालन
* गलत स्टॉक और रखरखाव के कारण जंग
* गियरबॉक्स घटकों के लिए मजबूत कार्डबोर्ड या लकड़ी का बॉक्स गियरबॉक्स की विधानसभा के लिए लकड़ी का बॉक्स
* डिलीवरी के तरीके: समुद्री मार्ग से, हवाई मार्ग से स्थानीय अंतरराष्ट्रीय हवाई अड्डे तक, एक्सप्रेस मार्ग से जैसे डीएचएल टीएनटी फेडेक्स
व्यक्ति से संपर्क करें: Mr. Paul
दूरभाष: 0086-15920526889
फैक्स: +86-20-89855265
