उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वर्ग: | विद्युत स्पेयर पार्ट्स | नमूना: | 330डी 336डी |
|---|---|---|---|

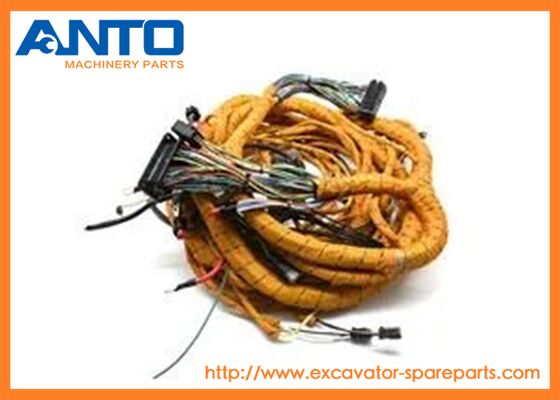

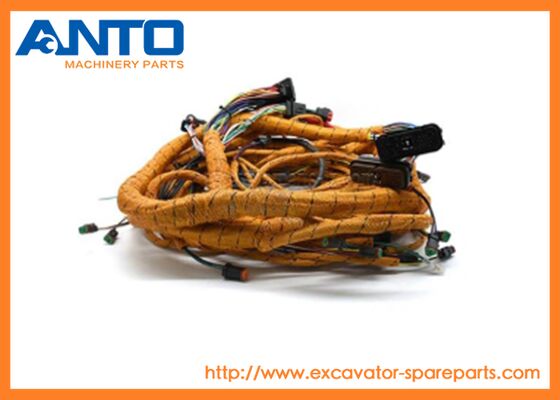

| पार्ट्स नं.: | 306-8797 | कलपुर्जों के नाम: | मेन वायर हार्नेस |
| गारंटी: | 3/6/12 महीने | पैकेट: | मानक बॉक्स पैकेज |
| प्रमुखता देना: | C9 खुदाई मशीन के वायरिंग हार्नेस,330D चेसिस वायरिंग हार्नेस,336D एक्सकेवेटर इलेक्ट्रिक पार्ट्स |
||
| खुदाई मशीन के स्पेयर पार्ट्स का नाम | मुख्य वायरिंग हार्नेस |
| उपकरण मॉडल | 336 डी |
| भागों की श्रेणी | Excavator इलेक्ट्रिकल स्पेयर पार्ट्स |
| स्पेयर पार्ट्स | बिल्कुल नया |
| आदेश का MOQ ((PCS, SET) | 1 |
| भागों की उपलब्धता | स्टॉक में |
| वितरण का समय | 1-3 दिन |
|
मुख्य कार्य:
यह उत्खनन के चेसिस के लिए केंद्रीय विद्युत तंत्रिका तंत्र के रूप में कार्य करता है, मुख्य नियंत्रक (ईसीएम), डैशबोर्ड, सेंसर, एक्ट्यूएटर,रोशनी, और अन्य इलेक्ट्रॉनिक घटकों undercarriage, फ्रेम, और बाहरी चेसिस पर घुड़सवार. |
|
भूमिकाः
यह सभी बाहरी चेसिस विद्युत सर्किटों को व्यवस्थित, सुरक्षित और जोड़ता है, कठोर कार्य वातावरण में विश्वसनीय संचार और बिजली वितरण सुनिश्चित करता है। |
| 330D श्रृंखला330D, 330D L, 330D LN: |
| 336D सीरीज़336D, 336D L, 336D LN |
| 340D सीरीज़340 डी एल: |
| मोबाइल हाइड्रोलिक पावर यूनिट330 डी, 336 डी. |
| Pos. | भाग संख्या | मात्रा | भागों का नाम | टिप्पणियाँ |
| 1 | 2G-8767 | [2] | वाशर (10.5X60X3-MM THK) | |
| 2 | 3एस-2093 सी | [43] | स्ट्रैप-केबल | |
| 3 | 263-9574 | [2] | बैटरी एएस (12-वोल्ट, रखरखाव मुक्त) | |
| 4 | 4N-0205 | [2] | SPACER (0.42X0.75X0.6-IN THK) | |
| 5 | 5I-8270 | [1] | कवर-बैटरी | |
| 6 | 6जी-2256 | [2] | क्लैम्प | |
| 7 | 6जी-2263 | [3] | SPACER (10.5X19X28.5-MM THK) | |
| 8 | 6W-6005 | [1] | HOLD-DOWN-बैटरी | |
| 9 | 7I-2673 | [5] | स्ट्रैप-केबल | |
| 10 | 7K-1181 | [25] | स्ट्रैप-केबल | |
| 11 | 7Y-5456 | [2] | ग्रॉम | |
| 12 | 7Y-8165 | [2] | ग्रॉम | |
| 13 | 087-4587 | [1] | ग्रॉम | |
| 14 | 091-9035 | [1] | SPACER (11X25X20-MM THK) | |
| 15 | 107-8618 | [1] | सेंसर GP-TEMPERATURE (एम्बियंट एयर) | |
| 102-8803 | [1] | किट-रिसेप्टेकल (3-पिन) | ||
| (रेसिपी एएस और वेज शामिल है) | ||||
| 8T-8729 | [3] | पिन-कनेक्टर (16-जीए से 18-जीए) | ||
| 112-4550 ई | आस्तीन (31 सेमी) | |||
| 16 | 111-4836 | [9] | क्लिप | |
| 17 | 111-4837 | [12] | क्लिप | |
| 18 | 111-4838 | [16] | क्लिप | |
| 19 | 111-4839 | [16] | स्ट्रैप | |
| 20 | 116-0118 सी | [13] | क्लिप | |
| 21 | 128-8886 | [1] | जमीन के समान पट्टा | |
| 22 | 130-1433 | [1] | SPACER (11X25X17-MM THK) | |
| 23 | 132-1806 | [1] | जमीन के समान पट्टा | |
| 24 | 148-5018 | [1] | ग्रॉम | |
| 25 | 170-6929 | [1] | केबल एएस | |
| 5P-0761 E | केबल (00-GA, RED) ((31-CM) | |||
| 9G-0002 | [1] | COVER AS-TERMINAL (RED) ((बैटरी पॉजिटिव) | ||
| 9G-0005 | [1] | COVER AS-TERMINAL (BLACK) ((बैटरी नकारात्मक) | ||
| (EACH COVER AS INCLUDES) | ||||
| 8L-8413 | [1] | स्ट्रैप-केबल (सफेद) | ||
| 8C-5918 | [1] | टर्मिनल एएस-बैटरी (नकारात्मक) | ||
| 8T-9756 | [1] | टर्मिनल एएस-बैटरी (पॉजिटिव) | ||
| (प्रत्येक टर्मिनल शामिल है) | ||||
| 1M-6119 | [1] | BOLT (5/16-18X1.375-IN) | ||
| 1M-6120 | [1] | NUT (5/16-18-THD) | ||
| 26 | 204-1611 | [1] | स्ट्रैप (डुअल) | |
| 27 | 204-1614 | [1] | ब्रैकेट एएस | |
| 28 | 231-1827 | [1] | केबल एएस | |
| 1S-7252 | [1] | टर्मिनल-केबल (00-GA, 3/8-IN स्क्रू) | ||
| 5P-0747 ई | केबल (00-GA, काला) | |||
| 9G-0003 | [1] | COVER AS-TERMINAL (BLACK) ((बैटरी नकारात्मक) | ||
| 8L-8413 | [1] | स्ट्रैप-केबल (सफेद) | ||
| 9जी-8909 | [1] | COVER-TERMINAL (BLACK) ((DISCONNECT SWITCH) ==================================================================================================================================================================================================================================================================================================================================================================================================================================================================================== | ||
| 8T-9757 | [1] | टर्मिनल एएस-बैटरी (नकारात्मक) | ||
| 1M-6119 | [1] | BOLT (5/16-18X1.375-IN) | ||
| 1M-6120 | [1] | NUT (5/16-18-THD) | ||
| 29 | 238-2501 | [1] | KNOB | |
| 30 | 238-2528 | [1] | आरओडी | |
| 31 | 251-0153 | [1] | ब्रैकेट एएस | |
| 32 | 251-0467 | [1] | ब्रैकेट एएस | |
| 33 | 251-0625 | [1] | केबल एएस | |
| 1S-7251 | [1] | टर्मिनल-केबल (00-GA, 1/2-IN स्क्रू) | ||
| 5P-0761 E | केबल (00-GA, RED) ((413-CM) | |||
| 8N-0869 | [1] | COVER-TERMINAL (RED) (स्टार्टिंग मोटर) | ||
| 9G-0004 | [1] | COVER AS-TERMINAL (RED) ((बैटरी) | ||
| 8L-8413 | [1] | स्ट्रैप-केबल (सफेद) | ||
| 8C-5917 | [1] | टर्मिनल एएस-बैटरी (पॉजिटिव) | ||
| 1M-6120 | [1] | NUT (5/16-18-THD) | ||
| 1M-6119 | [1] | BOLT (5/16-18X1.375-IN) | ||
| 34 | 259-5130 | [1] | ब्रैकेट एएस | |
| 35 | 259-5132 | [1] | ब्रैकेट एएस | |
| 36 | 291-7780 | [1] | ब्रैकेट एएस | |
| 37 | 306-8797 सी | [1] | चेसिस के रूप में हार्नेस | |
| 102-8802 | [4] | किट-रिसेप्टेकल (2-पिन) | ||
| 102-8803 | [3] | किट-रिसेप्टेकल (3-पिन) | ||
| 102-8804 | [1] | किट-रिसेप्टेकल (4-पिन) | ||
| 102-8806 | [1] | KIT-RECEPTACLE (8-PIN) | ||
| 176-9299 | [2] | किट-रिसेप्टेकल (3-पिन) | ||
| (प्रत्येक रेसिपी किट में रेसिपी एएस और वेज शामिल हैं) | ||||
| 8T-8729 | [8] | पिन-कनेक्टर (16-जीए से 18-जीए) | ||
| 8T-8730 | [52] | सोकेट-कनेक्टर (16-जीए से 18-जीए) | ||
| 3S-2093 | [31] | स्ट्रैप-केबल | ||
| 3T-4688 | [1] | टर्मिनल-रिंग (4-GA, 7/16-IN SCREW) | ||
| 7Y-3962 | [1] | टर्मिनल-बुलेट (पुरुष) | ||
| 7Y-3963 | [1] | टर्मिनल-बुलेट (महिला) | ||
| 8T-8737 | [168] | प्लग-सील | ||
| 8T-8827 | [2] | जूता (लाल) | ||
| 9X-4998 | [1] | SOCKET (14-GA से 16-GA) | ||
| 103-2529 ई | HOSE (80-cm) | |||
| 9W-0852 | [17] | पिन-कनेक्टर (14-जीए से 16-जीए) | ||
| 9W-0844 | [11] | सोकेट-कनेक्टर (14-जीए से 16-जीए) | ||
| 116-0126 | [1] | HOUSING-PLUG | ||
| 116-0128 | [2] | सीएएल | ||
| 116-0255 | [2] | टर्मिनल-ब्लेड (10-GA TO 20-GA) | ||
| 119-3662 ई | TUBE-HEAT SHRINK (10.85-MM DIA) ((46-CM) | |||
| 121-1038 | [1] | HOUSING-RECEPTACLE | ||
| 121-1039 | [1] | टर्मिनल (पुरुष) | ||
| 125-7874 ई | TUBE-HEAT SHRINK (5.72-MM DIA) ((65-CM) | |||
| 125-7875 ई | TUBE-HEAT SHRINK (7.44-MM DIA) ((35-CM) | |||
| 9X-3402 | [120] | सोकेट-कनेक्टर (16-जीए से 18-जीए) | ||
| 126-1768 | [10] | सोकेट-कनेक्टर (14-जीए से 16-जीए) | ||
| 9G-4343 | [4] | टर्मिनल-रिंग (4-GA, 1/4-IN स्क्रू) | ||
| 5P-3454 | [1] | टर्मिनल-रिंग (4-GA, 5/16-IN SCREW) | ||
| 9G-4336 | [1] | टर्मिनल-रिंग (4-GA, 3/8-IN SCREW) | ||
| 9G-4344 | [1] | टर्मिनल-रिंग (4-GA, 1/2-IN SCREW) | ||
| 2L-8049 | [1] | टर्मिनल-रिंग (6-जीए, नंबर 10 स्क्रू) | ||
| - या- | ||||
| 2L-8057 | [1] | टर्मिनल-रिंग (8-जीए, नंबर 10 स्क्रू) | ||
| 2L-8050 | [1] | टर्मिनल-रिंग (6-जीए, 1/4-इन स्क्रू) | ||
| - या- | ||||
| 2L-8058 | [1] | टर्मिनल-रिंग (8-GA, 1/4-IN स्क्रू) | ||
| 2L-8069 | [6] | टर्मिनल-रिंग (2-GA TO 10-GA, 3/8-IN SCREW) | ||
| 2L-8075 | [4] | टर्मिनल-रिंग (14-जीए से 16-जीए, नंबर 8 स्क्रू) | ||
| 2L-8079 | [1] | टर्मिनल-रिंग (14-GA TO 16-GA, 3/8-IN SCREW) | ||
| 134-3297 | [1] | सीएएल | ||
| 9X-3401 | [58] | पिन-कनेक्टर (16-जीए से 18-जीए) | ||
| 153-2620 | [1] | प्लग-एएस-कनेक्टर (54-पिन, काला) | ||
| 163-6759 | [1] | सीएएल | ||
| 153-2630 | [1] | प्लग-एएस-कनेक्टर (54-पिन, ब्राउन) | ||
| 163-6759 | [1] | सीएएल | ||
| 155-2270 | [18] | किट-कनेक्टिंग प्लग (2-पिन) | ||
| 155-2271 | [1] | किट-कनेक्टिंग प्लग (4-पिन) | ||
| 155-2260 | [2] | किट-कनेक्टिंग प्लग (3-पिन) | ||
| (प्रत्येक प्लग किट में प्लग, वेज और इंटरफेस सील शामिल है) | ||||
| 160-7689 | [1] | प्लग-एएस-कनेक्टर (70-पिन) | ||
| 159-9322 | [1] | सील-ओ-रिंग | ||
| 163-6637 | [1] | रिसेप्टेक एएस-कनेक्टर (54-पिन, काला) | ||
| 163-6773 | [2] | प्लग-सील | ||
| 174-3016 | [2] | प्लग-एएस-कनेक्टर (3-पिन) | ||
| 230-4009 | [2] | प्लग-एएस-कनेक्टर (12-पिन) | ||
| (प्रत्येक शामिल है) | ||||
| 264-7034 | [1] | सील-कनेक्टर | ||
| 230-4011 | [8] | प्लग-एएस-कनेक्टर (2-पिन) | ||
| (प्रत्येक शामिल है) | ||||
| 264-7029 | [1] | सील-कनेक्टर | ||
| 230-4013 | [4] | प्लग-एएस-कनेक्टर (3-पिन) | ||
| (प्रत्येक शामिल है) | ||||
| 264-7030 | [1] | सील-कनेक्टर | ||
| 230-5010 | [2] | प्लग-एएस-कनेक्टर (6-पिन) | ||
| (प्रत्येक शामिल है) | ||||
| 264-7032 | [1] | सील-कनेक्टर | ||
| 231-2295 | [1] | प्लग-एएस-कनेक्टर (8-पिन) | ||
| 264-7033 | [1] | सील-कनेक्टर | ||
| 243-4505 | [7] | रिसेप्टेक एएस-कनेक्टर (2-पिन) | ||
| 243-4506 | [2] | रिसेप्टेक एएस-कनेक्टर (3-पिन) | ||
| 243-4508 | [2] | रिसेप्टेक एएस-कनेक्टर (6-पिन) | ||
| 243-4509 | [1] | रिसेप्टेक एएस-कनेक्टर (8-पिन) | ||
| 243-4510 | [2] | रिसेप्टेक एएस-कनेक्टर (12-पिन) | ||
| 38 | 132-5789 | [8] | क्लिप (स्केल) | |
| 39 | 4K-8864 | [2] | क्लिप (लूप) | |
| 40 | 4P-7428 सी | [2] | क्लिप (स्केल) | |
| 41 | 5I-8748 सी | [1] | SPACER (11X18X5-MM THK) | |
| 42 | 5C-7261 M | [1] | NUT (M8X1.25-THD) | |
| 43 | 5C-7883 M | [4] | बोल्ट-सॉकेट सिर (M6X1X16-MM) | |
| 44 | 5P-4116C | [2] | WASHER-HARD (8.8X20.5X2-MM THK) | |
| 45 | 5P-8439 | [1] | ग्रॉम | |
| 46 | 6K-8178 | [6] | क्लिप (लूप) | |
| 47 | 7X-2548 एम | [1] | BOLT (M12X1.75X16-MM) | |
| 48 | 7X-2621 CM | [5] | BOLT (M10X1.5X12-MM) | |
| 49 | 350-8388 C | [1] | SPACER (11X25X65-MM THK) | |
| 50 | 8M-2770 | [1] | क्लिप (लूप) | |
| 51 | 8T-4121 | [62] | WASHER-HARD (11X21X2.5-MM THK) | |
| 52 | 8T-4133 M | [1] | NUT (M10X1.5-THD) | |
| 53 | 8T-4136 CM | [11] | बोल्ट (M10X1.5X25-MM) | |
| 54 | 8T-4137 M | [20] | BOLT (M10X1.5X20-MM) | |
| 55 | 8T-4172 M | [1] | बोल्ट (M10X1.5X80-MM) | |
| 56 | 306-8803 सी | [1] | ब्रैकेट एएस | |
| 57 | 8T-4182 M | [1] | BOLT (M10X1.5X45-MM) | |
| 58 | 8T-4185 M | [1] | BOLT (M10X1.5X50-MM) | |
| 59 | 8T-4186 M | [1] | बोल्ट (M10X1.5X40-MM) | |
| 60 | 8T-4191 M | [9] | BOLT (M10X1.5X16-MM) | |
| 61 | 8T-4195 M | [4] | BOLT (M10X1.5X30-MM) | |
| 62 | 8T-4196 M | [7] | बोल्ट (M10X1.5X35-MM) | |
| 63 | 8T-4199 M | [1] | बोल्ट (M8X1.25X12-MM) | |
| 64 | 8T-4223 | [1] | WASHER-HARD (13.5X25.5X3-MM THK) | |
| 65 | 8T-4226 | [1] | वाशर-प्लेटेड (10.5X45X3-MM THK) | |
| 66 | 8T-5005 एम | [1] | बोल्ट (M10X1.5X70-MM) | |
| 67 | 8T-6466 एम | [1] | बोल्ट (M10X1.5X60-MM) | |
| 68 | 9X-8256 | [4] | वाशर (6.6X12X2-MM THK) | |
| 69 | 204-1673 | [1] | स्ट्रैप-केबल | |
| सी | पूर्ववर्ती प्रकार से परिवर्तन | |||
| ई | सेंटीमीटर के क्रम में | |||
| एम | मीट्रिक भाग |
हार्नेस असेंबली को मशीन इलेक्ट्रॉनिक्स और सिस्टम को विश्वसनीय रूप से बिजली देने के लिए डिज़ाइन किया गया है।Direct OEM replacement harness assemblies allow easy field service of machines with a harness made to meet exact machine requirements. प्रत्यक्ष OEM प्रतिस्थापन हार्नेस असेंबली मशीनों की आसान फील्ड सर्विस की अनुमति देते हैं, जिसमें सटीक मशीन आवश्यकताओं को पूरा करने के लिए बनाया गया हार्नेस होता है।.
विशेषताएं:
• OEM प्रत्यक्ष प्रतिस्थापन
• हीट रेसिस्टेंट
• ईसीएम हार्नेस
अनुप्रयोग:
Control harness assembly का उपयोग इलेक्ट्रॉनिक नियंत्रण मॉड्यूल से इंजन में सेंसर तक सिग्नल और विद्युत शक्ति प्रसारित करने के लिए किया जाता है।
1. वारंटी अवधिः आगमन की तारीख से 3 महीने की वारंटी। उच्च मूल्य स्तर के साथ 6 महीने की वारंटी की लंबी अवधि की पेशकश की जा सकती है।
2वारंटी का प्रकारः गुणवत्ता समस्या वाले भागों का प्रतिस्थापन।
3. वारंटी नीचे के लिए मान्य नहीं है
* कटमर ने आदेश के बारे में गलत जानकारी दी
* फोर्स मेजर
* गलत स्थापना और संचालन
* गलत स्टॉक और रखरखाव के कारण जंग
* गियरबॉक्स घटकों के लिए मजबूत कार्डबोर्ड या लकड़ी का बॉक्स गियरबॉक्स की विधानसभा के लिए लकड़ी का बॉक्स
* डिलीवरी के तरीके: समुद्री मार्ग से, हवाई मार्ग से स्थानीय अंतरराष्ट्रीय हवाई अड्डे तक, एक्सप्रेस मार्ग से जैसे डीएचएल टीएनटी फेडेक्स
