उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वर्ग: | इंजन के पुर्जे | भाग संख्या: | 158-8250 1588250 |
|---|---|---|---|
| प्रोडक्ट का नाम: | पायलट वाल्व | मशीन नंबर: | 312सी 315सी 318सी 319सी 320सी 322सी 323डी एल |
| आवेदन: | खोदक मशीन | समय सीमा: | डिलीवरी के लिए 1-3 दिन |
| पैकिंग: | मानक निर्यात कार्टन | ||
| प्रमुखता देना: | 312C उत्खनन पायलट वाल्व,315C इंजन प्रतिस्थापन पार्ट्स,320C संगत पायलट वाल्व |
||

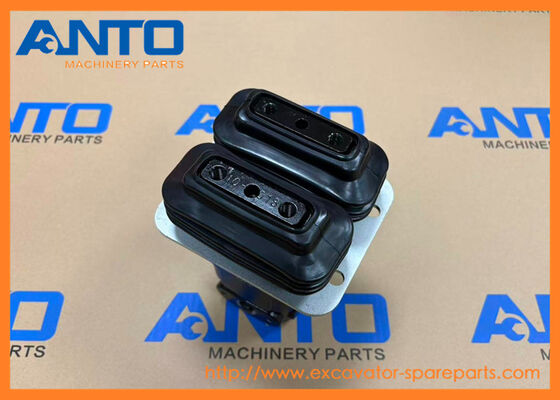

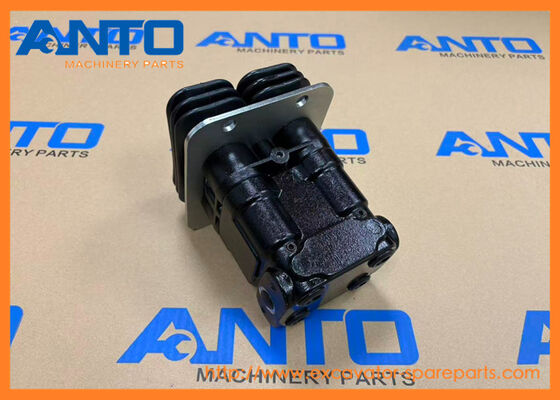

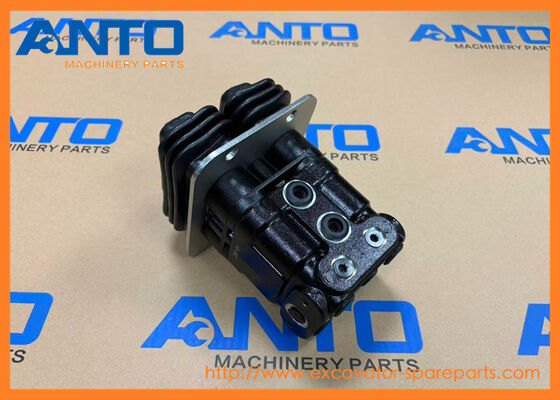

158-8250 1588250 पायलट वाल्व एक्सकेवेटर इंजन पार्ट्स फिट फॉर 312C 315C 318C 319C 320C 322C
विनिर्देश
| श्रेणी | इंजन के भाग |
| नाम | पायलट वाल्व |
| भाग संख्या | 158-8250 1588250 |
| मशीन संख्या | 312C 315C 318C 319C 320C 322C 323D L |
| नेतृत्व समय | 1-3 दिन |
| गुणवत्ता | ब्रांड नई, OEM गुणवत्ता |
| एमओक्यू | 1 पीसीएस |
| परिवहन साधन | समुद्र/हवा द्वारा, DHL FEDEX UPS TNT |
| पैकिंग | अनुरोध के अनुसार या मानक पैकिंग |
| कार्य सिद्धांत | 1.पायलट तेल की आपूर्ति: कम दबाव वाला पायलट तेल (मुख्य हाइड्रोलिक पंप के पायलट सर्किट से) इनलेट पोर्ट के माध्यम से वाल्व में प्रवेश करता है। |
| 2.ऑपरेटर इनपुट: जब ऑपरेटर नियंत्रण लीवर (उदाहरण के लिए, बूम लिफ्ट) को स्थानांतरित करता है, तो लीवर यांत्रिक संबंध (या इलेक्ट्रिक एक्ट्यूएटर) वाल्व स्पूल को स्थानांतरित करता है। | |
| 3.सिग्नल संचरण: स्पूल की गति प्रवाह मार्ग खोलती है, पायलट तेल को उच्च दबाव मुख्य नियंत्रण वाल्व के संबंधित कक्ष में निर्देशित करती है। | |
| 4.मुख्य वाल्व सक्रियण: पायलट तेल का दबाव मुख्य वाल्व स्पूल को धक्का देता है, जिससे उच्च दबाव वाले हाइड्रोलिक तेल (2035 एमपीए / 2,9005,075 पीएसआई) को बूम सिलेंडर में बहने की अनुमति मिलती है। | |
| 5.तटस्थ स्थिति: जब लीवर को छोड़ दिया जाता है, तो स्प्रिंग स्पूल को केंद्र में रखती है, जो मुख्य वाल्व से पायलट तेल को काट देती है और आंदोलन को रोकती है। | |
| मुख्य कार्य | 1. सटीक आंदोलन नियंत्रण: एक्सकेवेटर आंदोलनों (बूम, बांह, बाल्टी, टर्नटेबल) को विनियमित करने के लिए ऑपरेटर लीवर इनपुट को हाइड्रोलिक संकेतों में अनुवाद करता हैलोड करने के लिए सटीक बाल्टी झुकाव). |
| 2. दबाव संकेत प्रवर्धन: उच्च दबाव वाले मुख्य वाल्वों को चालू करने के लिए निम्न दबाव वाले पायलट तेल का उपयोग करता है (मुख्य वाल्वों के प्रत्यक्ष मैनुअल संचालन के विपरीत) ऑपरेटर के प्रयास को कम करता है। | |
| 3. विफलता-सुरक्षित संचालनः स्प्रिंग-सेंटरित स्पूल ऑपरेटर नियंत्रणों को जारी करता है या बिजली खो जाती है तो अनचाहे आंदोलन को रोकता है | |
| 4सर्किट संरक्षण: एकीकृत राहत वाल्व और अधिभार प्रतिरोध दबाव के स्पाइक से पायलट सर्किट क्षति को रोकता है |
EXCAVATOR 312C 315C 318C 319C 320C 320C FM 320C L 320D 320D LRR 321C 322C 322C FM 323D L 323D LN 324D 324D L 324D LN 325C 325C FM 325C L 325D 325D L 330C 330C FM 330C L 330C MH 330D L 330D L
LOGGER 322C
मोबाइल हाइड पावर यूनिट 325C 330C C.ate.rpillar.
| 5I7739 वाल्व |
| 311, 311B, 311C, 312B, 312C, 312C L, 314C, 318C, 319C, 320 L, 320B, 320C, 320C FM, 320C L, 320D, 320D LRR, 320N, 321C, 323D L, 323D LN |
| 5I7738 वाल्व |
| 311, 311B, 311C, 312B, 312C L, 320 L, 320B, 320C, 320C FM, 320N |
| 5I8026 वाल्व एएस |
| 311, 311B, 311C, 312, 312B, 312C, 312C L, 314C, 318C, 319C, 320 L, 320B, 320C, 320C FM, 320C L, 320D, 320D FM RR, 320D LRR, 320D RR, 320N, 321C, 321D LCR, 323D L, 323D LN |
| 5I8066 वाल्व एएस-रिलीफ |
| 311, 311B, 311C, 311D LRR, 312, 312B, 312C, 312C L, 312D, 312D L, 313D, 314C, 314D CR, 314D LCR, 315D L, 318C, 318D L, 319C, 319D, 319D L, 319D LN, 320L, 320B, 320C, 320C FM, 320C L, 320D, 320D FM, 3... |
| 5I7643 वाल्व |
| 311, 311B, 311C, 312, 312B, 312C, 312C L, 314C, 318C, 319C, 320 L, 320B, 320B U, 320C, 320C FM, 320C L, 320D, 320D LRR, 320N, 321C, 323D L, 323D LN |
| 1318901 वाल्व-धूल |
| 311B, 311C, 311D LRR, 312B, 312C L, 312D, 312D L, 312D2, 312D2 GC, 312D2 L, 313D2, 313D2 LGP, 314C, 314D CR, 314D LCR, 320C, 320C FM, 320C L, 320D FM RR, 320D LRR, 320D RR, 320E, 320E L,320E LN... |
| 0952489 वाल्व |
| 311, 311B, 311C, 312B, 312C, 312C, 312C L, 314C, 318C, 319C, 320 L, 320B, 320B FM LL, 320C, 320C FM, 320C L, 320D, 320D LRR, 321C, 323D L, 323D LN, E110, E110B, E120B, E200B, E450 |
| 1710031 VALVE GP-RELIEF |
| 312C, 312C L, 315C, 318C, 319C, 320C, 320C FM, 320C L, 320D, 320D FM RR, 320D LN, 320D LRR, 320D RR, 321C, 321D LCR, 322C, 323D L, 323D LN, 324D, 325C, 325D, 325D L, 330C, 330C L, 330D, 330D |
| 2128477 वाल्व |
| 311C, 312C, 312C L, 314C, 318C, 319C, 320C, 320C FM, 320C L, 320D, 320D LRR, 321C, 323D L, 323D LN |
| 5I7559 वाल्व एएस |
| 318C, 319C, 320, 320L, 320B, 320B FM LL, 320C, 320C FM, 320C L, 320D, 320D FM, 320D FM RR, 320D GC, 320D L, 320D LN, 320D LRR, 320D RR, 320N, 321C, 321D LCR, 323D L, 323D LN, 323D SA |
| 7Y4267 वाल्व |
| 315D L, 316E L, 318C, 318D L, 318E L, 319C, 319D, 319D L, 319D LN, 320L, 320B, 320B L, 320C, 320C FM, 320C L, 320D, 320D FM, 320D FM RR, 320D GC, 320D L, 320D LN, 320D LRR, 320D RR, 320D2, 320D2 GC |
| Pos. | भाग संख्या | मात्रा | भागों का नाम | टिप्पणियाँ |
| 1 | 096-6166 | [2] | WASHER-HARD (4.5X9X1-MM THK) | |
| 2 | 095-0728 एम | [2] | स्क्रू-मशीन (M4X0.7X12-MM) | |
| 3 | 8T-4121 | [12] | WASHER-HARD (11X21X2.5-MM THK) | |
| 4 | 8T-4136 M | [4] | बोल्ट (M10X1.5X25-MM) | |
| 5 | 8T-4191 M | [8] | BOLT (M10X1.5X16-MM) | |
| 6 | 142-5546 | [2] | KNOB | |
| 7 | 117-6356 | [2] | स्टेप एएस | |
| 8 | 122-9610 | [2] | चरण | |
| 9 | 170-9499 | [1] | लीवर एएस (एलएच) | |
| 10 | 170-9498 | [1] | लीवर एएस (आरएच) | |
| 11 | 122-9608 | [1] | पेडल-रबर (आरएच) | |
| 12 | 117-6350 | [1] | पेडल एएस (आरएच) | |
| 13 | 122-9609 | [1] | पेडल रबर (LH) | |
| 14 | 117-6349 | [1] | पेडल एएस (एलएच) | |
| एम | मीट्रिक भाग |
1 हाइड्रोलिक भागः हाइड्रोलिक पंप, मुख्य वाल्व, हाइड्रोलिक सिलेंडर, अंतिम ड्राइव, यात्रा मोटर, स्विंग मशीनरी, स्विंग मोटर आदि।
2 इंजन के भाग: इंजन एसेली, पिस्टन, पिस्टन रिंग, सिलेंडर ब्लॉक, सिलेंडर हेड, क्रैंकशाफ्ट, टर्बोचार्जर, ईंधन इंजेक्शन पंप, स्टार्टिंग मोटर और अल्टरनेटर आदि।
3 अंडरवियर पार्ट: ट्रैक रोलर, कैरियर रोलर, ट्रैक लिंक, ट्रैक शू, स्प्रॉकेट, आइडलर और आइडलर कुशन आदि।
4 केबिन के भागः ऑपरेटर केबिन, वायरिंग हार्नेस, मॉनिटर, कंट्रोलर, सीट, दरवाजा आदि।
5 शीतलन भागः रेडिएटर, एयर कंडीशनर, कंप्रेसर, कूलर आदि।
6 अन्य भागः सर्विस किट, स्विंग सर्कल, इंजन हुड, स्विंग जॉइंट, ईंधन टैंक, फिल्टर, बूम, आर्म, बाल्टी आदि
पैकिंग विवरण:
आंतरिक पैकेजिंगः पैकेजिंग के लिए प्लास्टिक की फिल्म
बाहरी पैकेजिंगः लकड़ी
नौवहन
भुगतान प्राप्त होने के 3 दिनों के भीतर, हवाई या एक्सप्रेस या समुद्र के द्वारा
मात्रा और आपातकालीन परिस्थितियाँ।
1. कूरियर्स द्वारा: डीएचएल, यूपीएस, फेडेक्स, टीएनटी मुख्य कूरियर कंपनियां हैं जिनसे हम सहयोग करते हैं,
2हवाई मार्ग से: गुआंगज़ौ हवाई अड्डे से ग्राहक के गंतव्य शहर के हवाई अड्डे तक डिलीवरी।
3समुद्र के द्वाराः हुआंगपु बंदरगाह से डिलीवरी।
